Sistemi za toplo vodo z neprekinjenim tokom

V komercialnih in institucionalnih uporabah ta modul upošteva življenjsko dobo sistemov za toplo vodo z neprekinjenim tokom.


Sistemi za toplo vodo z neprekinjenim pretokom so se razvili, da bi zadostili potrebam, in so zrela tehnologija, za katero se je, v primernih uporabah, pokazalo, da prinašajo pomembne prednosti v primerjavi s tradicionalnimi posrednimi hranilniki sanitarne vode.

S tem pa se bo v prihodnje upoštevala uporaba sistemov za toplo vodo z neprekinjenim tokom, kot so tisti na sliki 1.

Slika 1 - Primer sistema kaskade s kontinuiranim tokom, nameščenega v institucionalni zgradbi Vir Rinnai UK
Slika 1 - Primer sistema kaskade s kontinuiranim tokom, nameščenega v institucionalni zgradbi Vir Rinnai UK

Ker je povpraševanje potrošnikov manj enotno, je velikost sistemov sanitarne vode, ki temelji na skladišču, da premaga nezmožnost zadovoljevanja največjega povpraševanja, vse bolj zahtevna inženirska naloga. Pomembna razlika pri uporabi grelnikov vode z neprekinjenim pretokom (kot je opisano na plošči) je, da v najpreprostejši obliki ni shranjevalnika in bo sistem, zasnovan tako, da se lahko takoj dosežejo največje obremenitve s toplo vodo.

Pri izpustu iz omrežne vode lahko grelniki neprekinjeno toploto in z neposrednim ogrevanjem (kot je prikazan na sliki 2) konstantno delujejo v načinu utekočinjenja. Nizkotemperaturna dovodna voda iz omrežja je precej pod temperaturo utekočinjanja dimnih plinov (približno 57 °C), zato lahko toplotni izmenjevalci v enoti v celoti utekočinjajo vodno paro v produktih zgorevanja, ko vodo odvzamejo neposredno iz omrežja, ki je običajno pod 10 °C. Tesno krmiljenje, integrirano v take sisteme, lahko zagotavlja neprekinjen pretok vroče vode pri nastavljeni temperaturi na ± 1K.

Nadzor zaradi legionele
Združenje Združenega kraljestva za zdravje in varnost (HSE) svetuje, da je glavna metoda, ki se uporablja za nadzor tveganja zaradi bolezni legionele, nadzor temperature vode. Po kvalifikatorskih pojasnilih je določeno, da hranilniki tople vode morajo vodo shranjevati pri 60 °C ali višje, distribucijo pa izvajati na minimalni temperaturi 50 °C (z lokalnim mešanjem na iztokih, da se zagotovijo ustrezne temperature vode). Pri sistemih za ogrevanje s toplo vodo z neprekinjenim tokom ni nobenega skladišča za vodo in zato ni treba segrevati količine založene vode, da bi zmanjšali tveganje zaradi legionele, saj je dovod hladilne vode v grelnike neposredno iz celovite glavne oskrbe.

Vendar pa ne glede na to ali toplo vodo zagotavlja grelnik vode z neprekinjenim tokom, v večjih sistemih, kjer je potreben cevovod iz kotla z recirkulacijo, vendar se realno lahko izvede tudi ročno, (kot je prikazano na sliki 3). Tu se vidi, da je sam po sebi povečan obseg sistemske vode in možnosti za "mrtve noge" '. Krmilni sistemi za sisteme neprekinjene pretočne vode se lahko programirajo tako, da kroži voda pri 60 °C (ali višje), ko je zgradba nezasedena (na primer ob koncih tedna ali ponoči), da oskrbuje toplotno razkuževanje za nadzor legionele v distribucijskih cevovodih. S časom ponovne uporabe se bo temperatura znižala na normalne delovne temperature.

Sistem za toplo vodo, še posebej redko uporabljene tuš glave ali priključne armature bodo še vedno potrebovala redno preverjanje in razkuževanje.

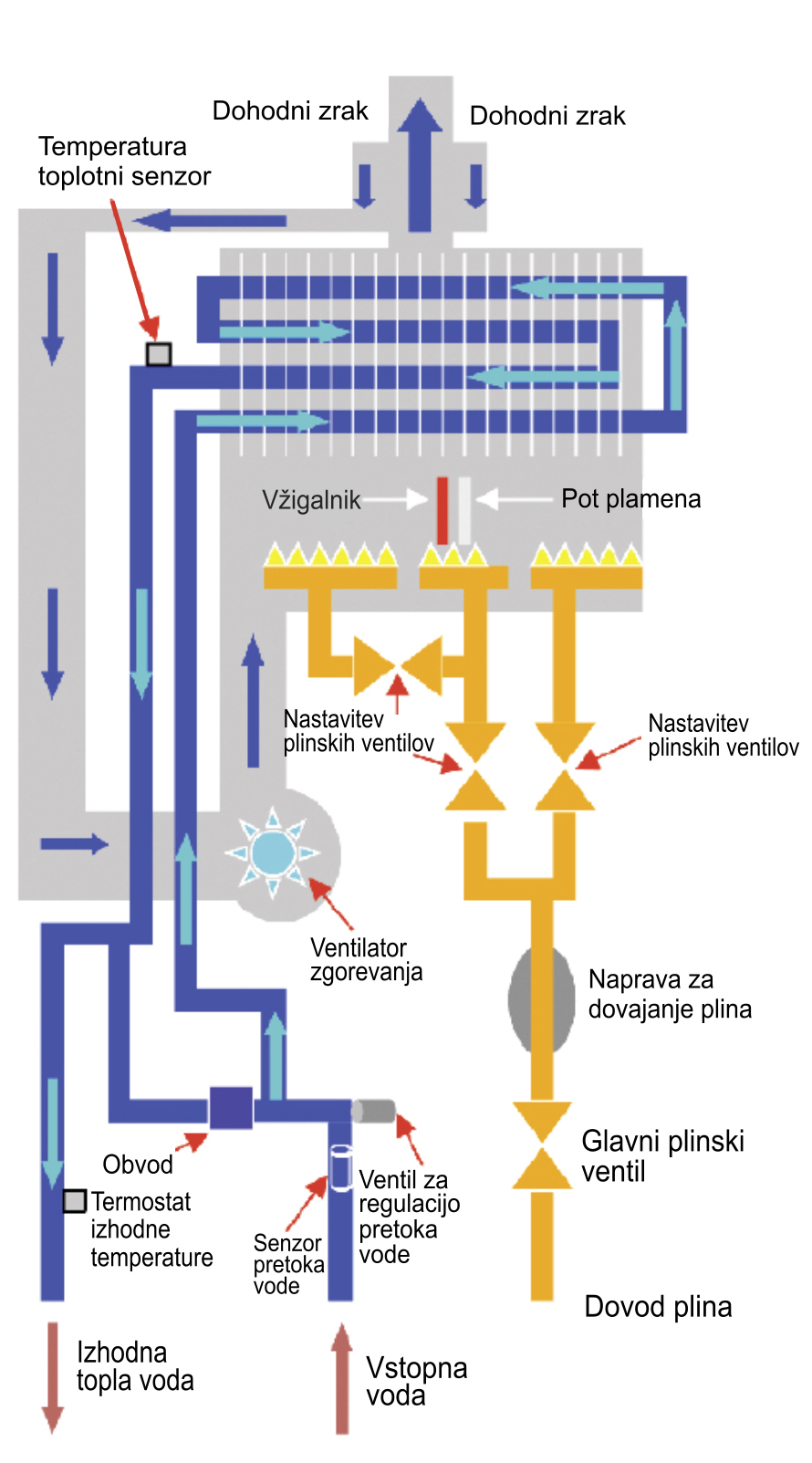

Slika 2- uporabni sestavni deli grelnika za toplo vodo z neprekinjenim tokom - Vir - Rinnai UK-_1
Slika 2- uporabni sestavni deli grelnika za toplo vodo z neprekinjenim tokom - Vir - Rinnai UK-_1

Delovanje grelnika za toplo vodo z neprekinjenim tokom

Ko pretok pretoka iz sistema tople vode zadostuje (kot ga zazna senzor pretoka vode), bo glavni regulator sprožil zaporedje vžiga. Ventilator nato čisti zrak skozi zgorevalno komoro in dimnik (pretok zraka je potrjen). Vzpostavi se iskra in odprejo se glavni in vmesni plinski ventili. Nastalo zgorevanje se dokaže s plamensko palico in iskra ugasne.

Glavni regulator stalno spremlja temperaturo izhodne vode, nastavljeno temperaturo in količino vode, ki prehaja skozi, in iz njih lahko oceni potrebo po toploti in ustrezno prilagodi tri plinske ventile. Senzor temperature odhodne temperature odda signal 150-krat na sekundo, da se zagotovi natančen nadzor nad temperaturo. Če je povpraševanje po sistemu preveliko, da grelnik lahko vzdržuje temperaturo, bo upravljalni ventil za pretok vode deloval, da bi se ohranila pravilna temperatura odvoda.

V grelniku ni shranjene vode, in ko se povpraševanje po vroči vodi spremeni ali ustavi, se bo njen grelnik moduliral ali bo zaustavil svoj izhod, ki trenutno ustreza. Ko ni potrebe po vroči vodi, se grelnik vrne v stanje pripravljenosti, tako da se ventil za regulacijo plina zapre in regulacijski ventil pretoka vode povrne v stanje pripravljenosti in aktivira zaščito pred zamrzovanjem.

Zmanjšanje porabe in preprečevanje vodnega kamna

Številni strokovnjaki menijo, da bo za 1-milimetrski sloj vodnega kamna na površinah za prenos toplote za 7 % povečan vnos energije v kotel, da bi zadostili enaki potrebi po toploti. Tudi vodni kamen bo dal večjo priložnost za kopičenje in rast bakterij, kot je legionela. Za ohranjanje učinkovitosti v grelnikih z neprekinjenim pretokom, ki črpajo neobdelano hladno vodo neposredno iz električnega omrežja, bo morda potrebno čiščenje vode na območjih, katerih trdota presega 150 mg · L-1 kalcijevega karbonata (CaCO3). Ker mora voda, ki jo neposredno ogreva grelnik za toplo vodo, ohraniti svojo zdravo naravo, veliko odmerjanje kemikalij ni primerno.

Vendar pa lahko uspešno uporabimo elektrolitsko metodo, ki uporablja cinkovo anodo, zaprto v vijačno valjasto ohišje, ki je vgrajeno v dovod vode (kot je prikazano s pikami označenemu delu slike 3). To odmeri vodo s količino cinka v sledovih (nekaj delov na milijardo), ki zadostuje za spremembo strukture morebitnega obrobnega vodnega kamna od kalcita do veliko bolj topnega aragonita. Sprememba oblike kristalov zmanjša lepljenje površin kot lestvice.

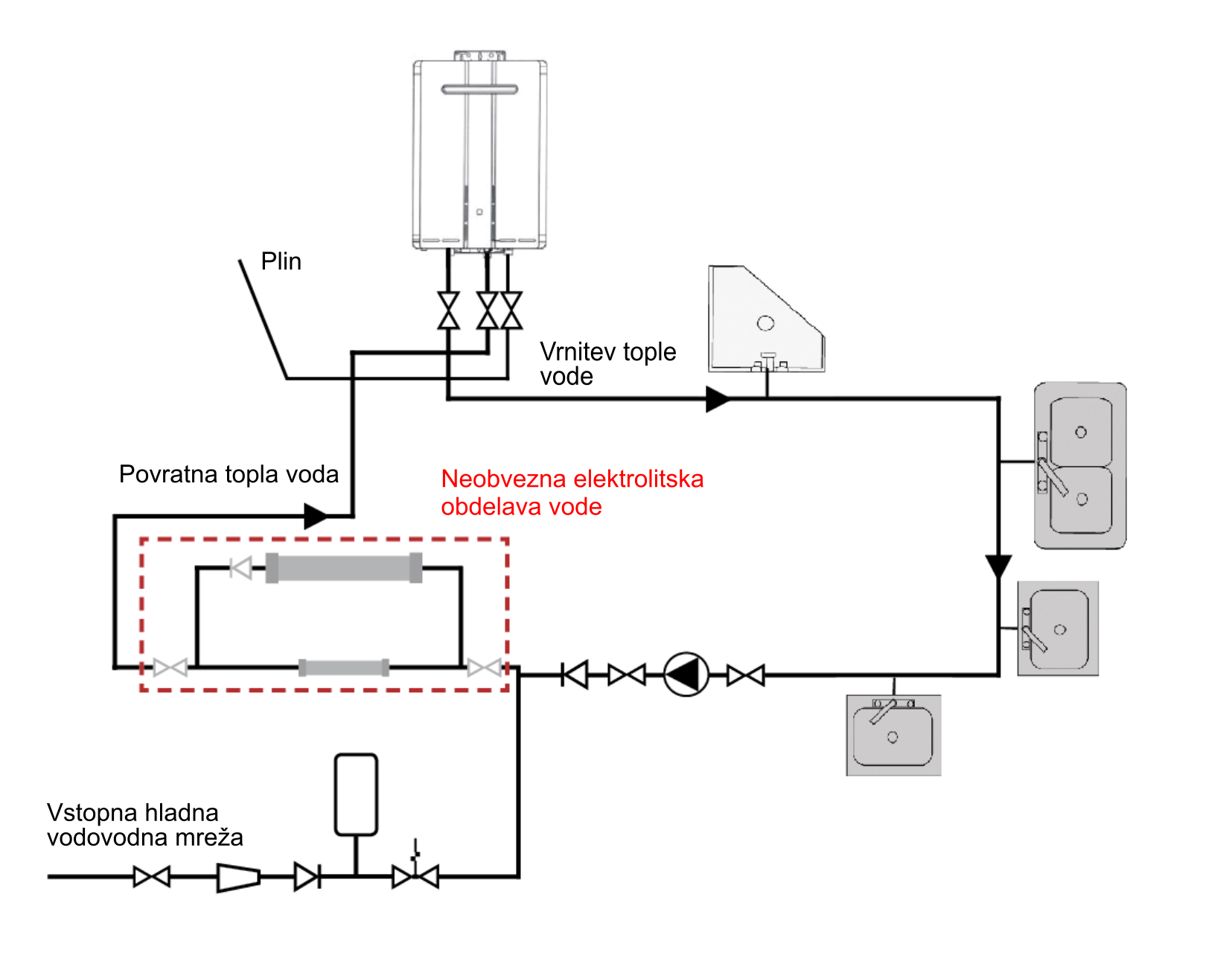

Slika 3 - Neprekinjeni sistem s kroženjem tople vode je neobvezna elektrolitska obdelava vode, ki je odvisna od lokalne trdote vode - Vir - Rinnai UK
Slika 3 - Neprekinjeni sistem s kroženjem tople vode je neobvezna elektrolitska obdelava vode, ki je odvisna od lokalne trdote vode - Vir - Rinnai UK

Integracija grelnikov vode s stalnim pretokom in obnovljivimi viri toplote

Vključitev sistema tople sanitarne vode v neprekinjeno shranjevanje toplote za zdravo vodo lahko zagotovi natančno nadzorovan dovod tople vode, ki lahko takoj poveča temperaturo dovoda shranjene vode, kadar je to potrebno za potrebe distribucije. Če lahko gorilnik neposredno doseže zahtevano temperaturo, se grelnik vode ne bo prižgal.

Ti sistemi so preprosti za namestitev in zahtevajo malo prostora. Praktično nimajo potreb po vzdrževanju in brez potrebe po soli ali regeneracijski vodi, ki omogočajo bistveno cenejše delovanje sistemov v primerjavi z drugimi metodami za mehčanje vode.

I.K.
